Okablowanie Sintra


Gość Kacper

Rekomendowane odpowiedzi

Przegląd wiązek kabli Sintra
wiązki kabli przód

kierownica po lewej stronie

wtyczki wiązek kabli , przód
X1 - tablica przyrządów & tył nadwozia - 13
X2 - tablica przyrządów & tył nadwozia - 3
X3 - tablica przyrządów & silnik - 16
X4 - tablica przyrządów & silnik - 16
X5 - tablica przyrządów & silnik - 16
X6 - tył nadwozia & drzwi kierowcy - 12
X7 - tył nadwozia & drzwi kierowcy - 12
X8 - tył nadwozia & drzwi pasażera - 4
X9 - tył nadwozia & drzwi pasażera - 4
X10 - tablica przyrządów & kolumna kierownicza - 11
X11 -tablica przyrządów & kolumna kierownicza - 11
X13 - gniazdo diagnostyczne - 10
X25 - silnik & wtryskiwacze - 19
X26 - tablica przyrządów & rozrusznik - 17
X28 - tablica przyrządów & silnik - 16
X31 - tablica przyrządów & nadwozie przód - 1
X32 - tył nadwozia & dach - 6
X36 - tył nadwozia & fotel kierowcy - 9
X37 - tył nadwozia & fotel pasażera - 5
X42 - tablica przyrządów & przednie lewe kolo - 14
X43 - tablica przyrządów & przednie prawe kolo - 2
X45 - gniazdo stykowe - drzwi suwane lewe - 8
X46 - gniazdo stykowe - drzwi suwane prawe - 7
X94 - silnik & podgrzewacz płynu chłodzącego - 15
X95 - silnik & kompresor klimatyzacji - 20
X99 - wentylator chłodnicy & silnik - 18




Odnośnik do komentarza
Udostępnij na innych stronach

punkty masowe
masa 1 - silnik ,rozrusznik, alternator -13
masa 2 - silnik (chłodzenie ) - 9
masa 3 - silnik (elektronika) - 12
masa 4 - błotnik wewnątrz, prawy - 2
masa 5 - wzmocnienie przednie - 11
masa 6 - tablica przyrządów - 5
masa 7 - ABS, radio - 8
masa 8 - słupek lewy - 7
masa 9 - słupek prawy - 6

urządzenia
akumulator -1
sterownik silnika - ECU - 10
moduł centralny (bezpieczniki i przekaźniki) - 14
skrzynka bezpiecznikowa wewnątrz - 4
przekaźniki wewnątrz - 3




Odnośnik do komentarza
Udostępnij na innych stronach

X14 - ABS, zbiornik paliwa - 14
X15 - system poziomowania (NIVO) - 12
X16 - tylna klapa -9
X17 - tylna klapa - 9
X18 - tylna klapa - 7
X19 - tylna klapa - 7
X22 - system poziomowania (NIVO) & gniazdo przyczepy - 10
X32 - dach - 2
X36 - fotel kierowcy - 15
X36* - fotel kierowcy - 4
X37 - fotel pasażera - 4
X37* - fotel pasażera - 15
X45 - kontakt/styk przesuwne drzwi - lewe - 16
X46 - kontakt/styk przesuwne drzwi - prawe - 3
X54 - ABS - 13
X55 - ABS - 6
X66 - zbiornik paliwa, pompa paliwa, czujnik - 5
masa 8, słupek lewy środkowy - 17
masa 9, słupek prawy środkowy - 1
masa 10, narożnik tylny lewy - 11
masa 11, narożnik tylny prawy - 12
* ruch lewostronny


okablowanie i punkty masowe tył




Odnośnik do komentarza
Udostępnij na innych stronach

masa 1 - X22DTH
x22dth masa 1.gif

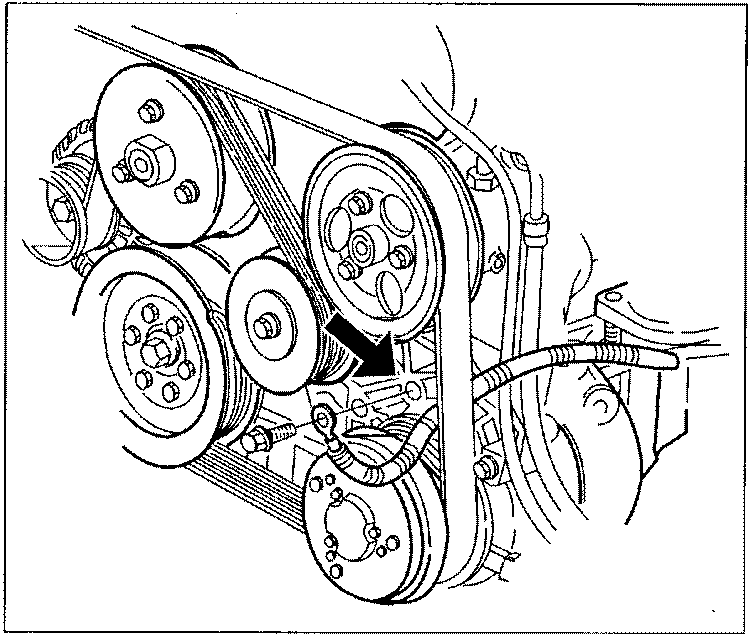

masa 1 -X30XE
x30xe masa 1.gif

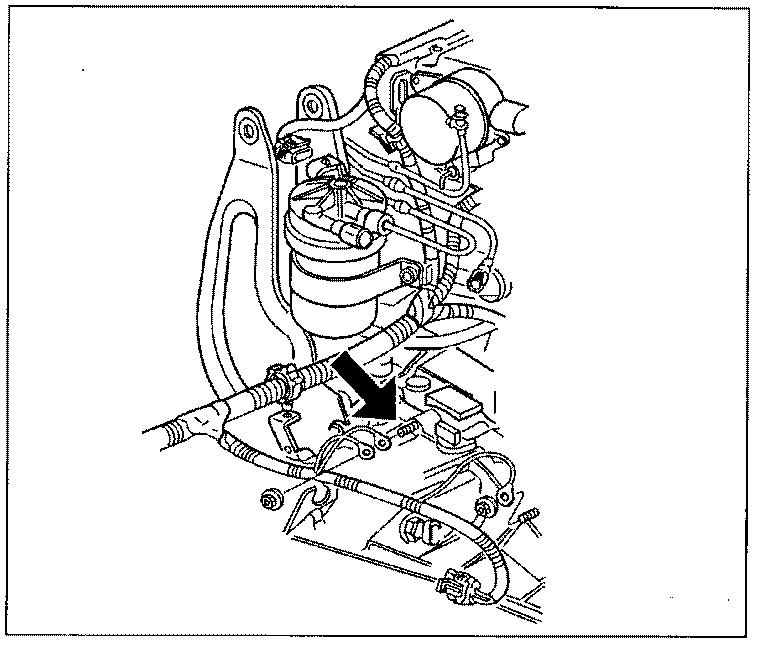

masa 2 - X22DTH

x22dth masa 2.gif



masa 2 - X22XE

masa2 x22xe.jpg



masa 3 - X22DTH
x22dth masa 3.gif



masa 3 X22XE
x22xe masa 3.gif



masa 3 - X30XE
x30xe masa3.gif



masa 4
masa 4.gif



masa 5
masa 5.gif



masa 6
masa 6.gif



masa 7
masa 7.gif

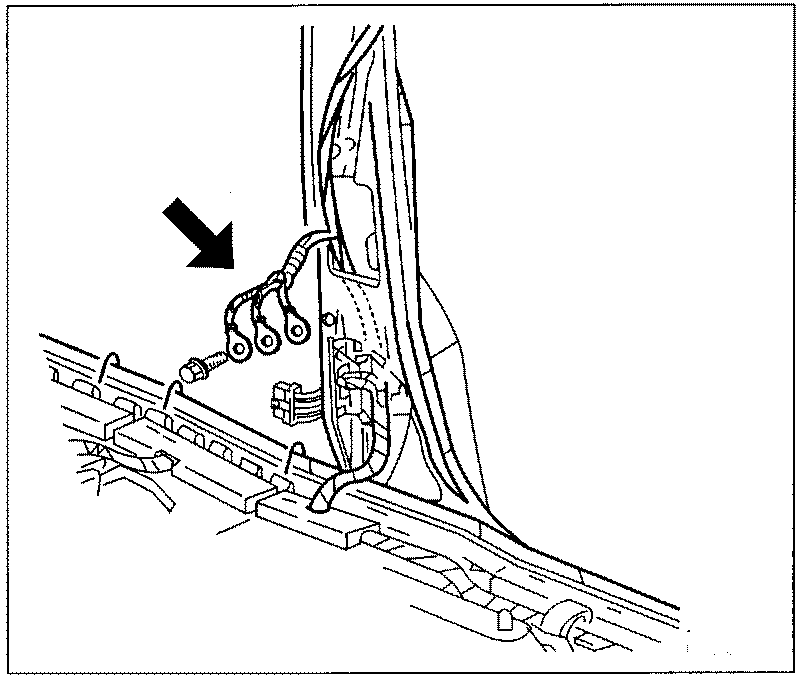

masa 8
masa 8.gif

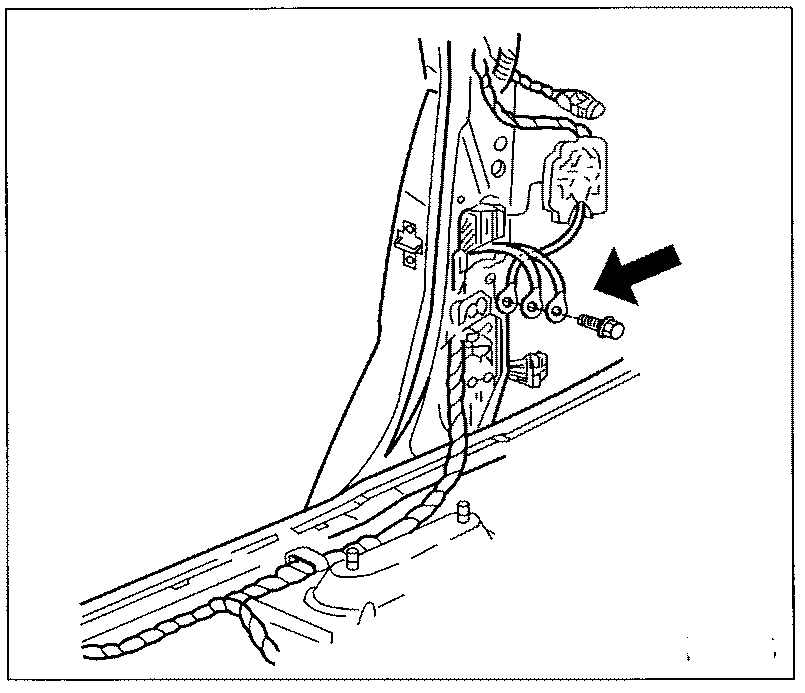

masa 9
masa 9.gif



masa 10

masa 10.gif





masa 11

masa 11.gif



Odnośnik do komentarza
Udostępnij na innych stronach

  • 10 lat później...

Witam!

W mojej Sntrze X22XE namierzylem krótki luźno wiszący niezaizolowamy odchodzacy od plusa włącznika rozrusznika (za dodatkową puszka dolotu - zdemontowana do zdjecia)

Nie mam pomysłu gdzie mógłby być podłaczony - acz wątpię że powinien tak sobie wisieć..

(nadmienię że ściągnąłem sam głowice - do uszczelki)


Edytowane przez BajkaTrip
dodanie zdjęcia obrazujacego



Odnośnik do komentarza
Udostępnij na innych stronach

miałem wrażenie jakby dłuższy czas był bez przyporzadkowania odbiorcy..

- koloru mu pod osłonka nie sprawdzałem

- jest dość gruby - wydaje się niewiele cieńszy niż rozrusznikowy.

Chyba go tylko zaizoluje bo nie mam to gdzie podłączyć...



Odnośnik do komentarza
Udostępnij na innych stronach

Ja bym jednak sprawdził jaki kolor bo to dość ważne.

Jak brązowy to masa wiązki silnika, ale jak różowy - to się zapytam - czy masz sprawy ABS?

Dodatkowo powinien tam być cienki czerwony do startera na wtyczkę.

Ta wiązka z tymi dwoma kablami łączy się z wiązką nadwozia lewą przednią pod puszką filtra powietrza.



Odnośnik do komentarza
Udostępnij na innych stronach

przewód okazał się być czerwonym..

ABS naturalnie mi nie działa (w sumie to kolejna Sintra bez ABS ;-)

przy włączniku rozrusznika nie widzę jakiejś wtyczki - mam to co widac na załączniku..

od górnej śruby jest też ten wiszący przewód (żeby podłączyć np do alternatora jest za krótki)


Odnośnik do komentarza
