Narzynki - narzędzia wieloostrzowe

[Artykuł Sponsorowany]

Narzynki są narzędziami wieloostrzowymi okrągłymi, za których pomocą możemy wykonać gwint zewnętrzny na detalu, którym jest wałek bądź walec. Narzynki wyprodukowane są ze stali szybkotnącej HSS oraz ze stali szybkotnącej kobaltowej HSSE. Stal HSS własnej twardości posiada 62 HRC dzięki czemu mamy możliwość wykonywania pracy w materiałach o maksymalnej twardość 35 HRC, a stal szybkotnąca kobaltowa HSSE dosiada twardość 67 HRC i może skrawać w materiałach o twardości 37 HRC, dodatkowo posiada wyższą tolerancję na wysokie temperatury oraz odporność na ścieranie, wykruszanie się oraz trudne warunki skrawania. Ilość kobaltu w narzędziu nie jest przypadkowa, zbyt duża jego ilość mogła by powodować osłabienie narzędzia i jego wykruszanie.

Podział narzynek do gwintowania

Narzynki dzielimy na rodzaj nacinanego gwintu: narzynki metryczne, narzynki drobnozwojne, czalowo - rurowe, Whitwortha, narzynki zunifikowane, narzynki Pg jak i zestawy do gwintowania. Narzynki metryczne otrzymamy w dwóch rodzajach: metryczne zwykłe z oznaczeniem M i metryczne drobnozwojne oznaczone MF i oba mają kąt wierzchołkowy 60 stopni. Wymiary narzynki metrycznej określone są Niemiecką normą DIN 22 568. Narzynki do gwintów calowych G są narzynkami do rur, gdyż własnie tam najczęściej stosowany jet gwint. W skład budowy narzynki składa się: nakrój, powierzchnia skośna natarcia oraz otwory wiórowe. Najważniejsze wymiary narzynki to: średnica, grubość, rowki wiórowe i ostrza nacinające. Narzynki oznaczone są np. DIN - EN 22 568 M12 6g HSSE INOX.

Aby odpowiednio dobrać narzynkę do pręta należy znać jego średnicę. Do zmierzenia pręta najlepiej użyć suwmiarki noniuszowej 150 z dokładością 0,05 mm. Gdy średnica pręta jest już znana należy kolejno sprawdzić w tabeli gwintów bądź w katalogi firmy Fanar jaka narzynka jest odpowiednia do tego pręta.

• DIN - EN 22 568 - jest to symbol normy
• M12 - jest to wymiar gwintu
• 6g tolerancja gwintu
• HSSE materiał z jakiego zostało wykonane ostrze
• INOX - wariant wykonania

Narzynki i gwinty stosowane w nich

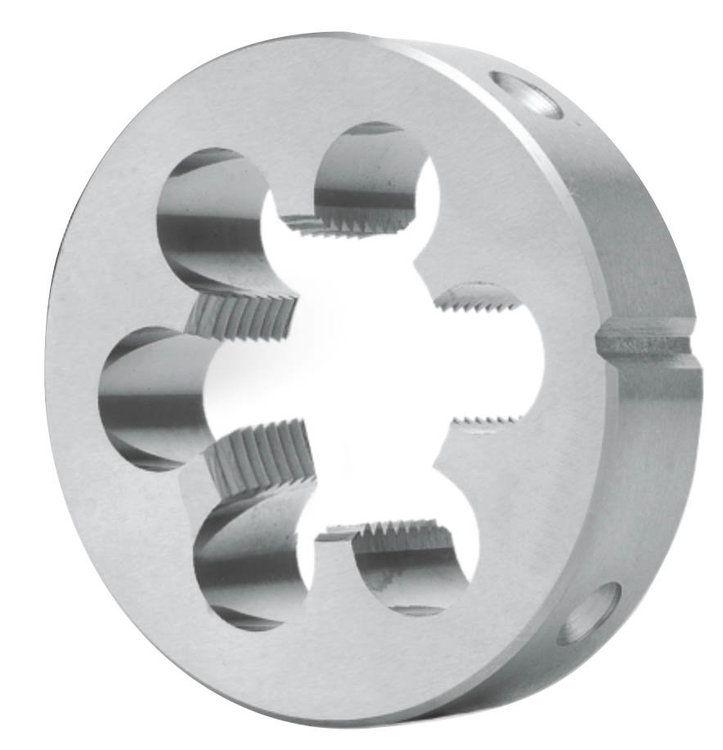

Narzynki metryczne stosowane są do nacinania gwintów metrycznych. Mogą one posiadać od trzech do sześciu otworów co jest zależne od wielkości narzędzia ( narzynki do gwintów ) . Otwory służą do prawidłowego odprowadzania wiórów, powstałych ze skrawającego materiału, dzięki czemu nie uszkodzą one gwintu jak i samej narzynki. Narzynka M12, narzynka, M16, narzynka M8, narzynka M10 oraz narzynka M20 są najbardziej popularnymi narzynkami metrycznymi. Wykonują one gwint już za jednym przejściem, mają gwint metryczny zwykły o kącie 60 stopni.

Narzynki drobnozwojne są narzędziami wydajnymi, wyprodukowane są ze stali HSS, jest to stal szybkotnąca i odporna na trudne warunki skrawania. Nacinają one gwint tuż za pierwszym przejściem. Narzynki drobnozwojne po za gwintem mają jeszcze dwa charakterystyczne wymiary: grubość jak i szerokość, należy znać te wymiary gdyż to właśnie na podstawie tych wymiarów dobieramy oprawkę.

Narzynki calowe - rurowe potocznie zwane narzynkami rurowymi produkowane są one z wysokiej jakości stali szybkotnącej HSS i mogą one być stosowane długotrwale. Swoje zastosowanie narzynki te znalazły w nacinaniu gwintów o różnych średnicach od 1/8 do 2 cali. Nacinają one gwint calowy zewnętrzny, kąt zarysu jego gwintu wynosi 55 stopni. Ostrza tych narzynek są: twarde, odporne na wykruszenia, złamania, wyszczerbienia.

Do wykonania pracy narzynki potrzebują oprawki do narzynek, które mocują narzynki o rozmaitych wymiarach i stanowią ochronę dla narzynek. Budowa oprawki składa się z: dwóch rączek ( https://artykulytechniczne.pl/oprawki-do-narzynek.html ) , śruby mocującej, śruby ściskającej, śruby mocujące regulujące oraz oprawki. Śruby oprawki rozmieszczone są na obwodzie oprawki co 45 stopni, z wyjątkiem jednaj śruby, której zadaniem jest wywieranie siły na narzynce co powoduje zbliżenie ostrzy narzynki do środka.
