Podświetlanie regulacji nawiewu Astra F

[Gość silvo44]

w przykładzie z twojego linka jest dodany na początku jeden opornik 270 Ohm

... wiedziałem, że ktoś jest bystry - nie doczytałeś jednak do końca ... tam kolega montuje 4 diody ... wszystko można policzyć - fizyka nie gryzie ...

... chcesz się manualnie przekonać - weź 10 diod, połącz w szereg, podłącz pod 12V i ujmuj po jednej ... będziesz wiedział, kiedy najlepiej świecą a kiedy się spalą ... pozdro ...



[Gość wiktor1987]

no ok Dzięki za wytłumaczenie ale chyba i tak dla pewności dam jeden rezystor na początku.

Chyba że mi coś sie jeszcze zmieni przez czas jaki mi pozostał do wzięcia się za tą sprawę.



[Gość andrzej_m55]

Sorki za jakość zdjęcia

Zobacz jak ma być podłączone



Uploaded with ImageShack.us

Ja do jednego opornika dawałem dwie diody i jest ok



Uploaded with ImageShack.us



[Gość wiktor1987]

Ale do jednego opornika 2 diody to według którego schematu:

1) opornik-dioda-dioda-opornik-dioda-dioda;

2) opornik-opornik-dioda-dioda-dioda-dioda??



[Gość andrzej_m55]

Jak mówiłem mam kiepskie zdjęcia. Na zdjęciu narysowałem jak umiałem jak podłączyłem dwie diody i jeden opornik-żółty



Uploaded with ImageShack.us



[Gość wiktor1987]

teraz już wiem

Dzięki, chyba zrobie coś podobnego.



[Gość andrzej_m55]

wiktor1987, Jak zrobisz to daj fotki jak wygląda



[Gość wiktor1987]

oki ale ja wcześniej jak za miesiąc tego robił nie będe bo sie nie wyrobie czasowo



[Gość silvo44]

robił nie będe bo sie nie wyrobie

... te same ruchy, tylko trzy razy szybciej ... ... w tym temacie pokaż efekty ... pozdro ...



[Gość wiktor1987]

Się sprężyłem i wziąłem za to podświetlenie. Wyszło inaczej niz planowałem, bo planowałem zdjąć cały mechanizm pokręteł, zrobić w plastiku dziurki i przez nie przełożyć nóżki diod, ale doszedłem do wniosku że jest tam za dużo linek i kabelków i żeby czegoś nie zepsuć zrobiłem normalny obwód z diodami. Dodam, że w miejsca zwykłych żarówek zainstalowałem odpowiedniki LED. Ale do rzeczy.

Zrobiłem sobie 2 odwody, w każdym po 2 diody (w jednym obwodzie są 2 czerwone diody, a w drugim jedna niebieska i jedna czerwona), Obwody powinny być lutowane ale ja ze względu na brak lutownicy i umiejętności kabelki skręcałem i zaizolowałem. Jak narazie działa :



teraz instalujemy obwody w miejscu przeznaczenia:



podłączamy do zasilania. Ja podłączyłem do zasilania zarówek, tylko musicie sprawdzić który to plus a który minus.

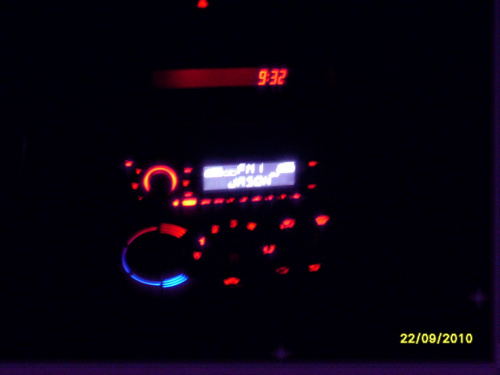

A to jest efekt końcowy. może nie jest idealnie równomiernie podświecone, ale nie narzekam.



Czas pracy jakieś 2 godzinki razem z robieniem w domu obwodów, rozbieraniem i składaniem konsoli. Sorka za jakość zdjęć!!
