[Meriva A Lift] Nie działa przycisk tylnej klapy

[krystek90]

W tej Merivie nie ma kluczyka w bagażniku.
Jak dobrze rozumiem, zamknięcie klapy powoduje mechaniczną blokadę. Mogę odłączyć akumulator, zamknięcie klapy zatrzaskuję klapę bez tego.
Elektryczne jest tylko otwarcie zamka i to nie działa.

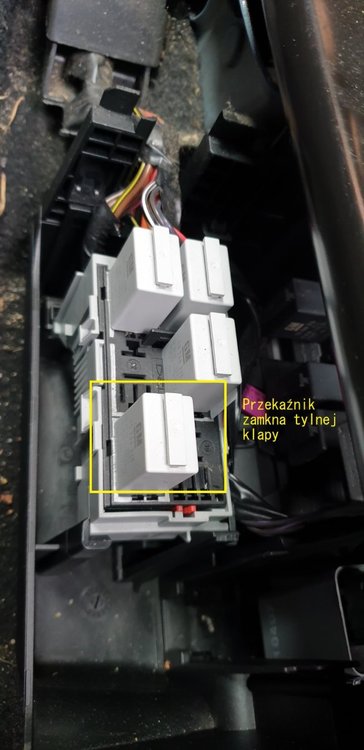

Przekaźnik ten w zdjęciu sprawdziłem i on odpowiada za zamek w bagażniku.
Czytałem o przekaźniku K42F, ale gdzie on się znajduję? Nie znalazłem nigdzie informacji.
Tak samo K24A.
Nie ma w książce Sam Naprawiam Meriva  opisanego tego. Ona dotyczy wersji przed Liftem, a tutaj elektryka jest trochę inna.
W instrukcji samochodu są tylko bezpieczniki, a nie przekaźniki.
Ten na zdjęciu jest w miejscu 33.




[adam1954]

Ja Tobie podaję właśnie dla FL

To ten przekaźnik

K24A to ten w środkowym rzędzie



Według schematu masz właśnie jak pisałem .







[krystek90]

Dzień dobry,

W tygodniu nagle sam z siebie zaczął przycisk działać, ale tak gdzieś w piątek przestał.
W związku z tym zakładam jakąś wilgoć na przewodach, uszkodzone przewody, raczej nie przekaźnik, chociaż wiadomo nie można wykluczyć.

Zauważyłem z książki Sam Naprawiam Meriva A, różnice w instalacji elektrycznej dla wersji przed i po Liftem.
W wersji mojej (Lift), idzie masa z centralki przez X14, a w książce Sam Naprawiam jest X2.
Dalej tak samo X16, X44 czyli przelotka przez bagażnik

Mogę wiedzieć gdzie znajduje się te złącze X-14? W którym miejscu to jest?

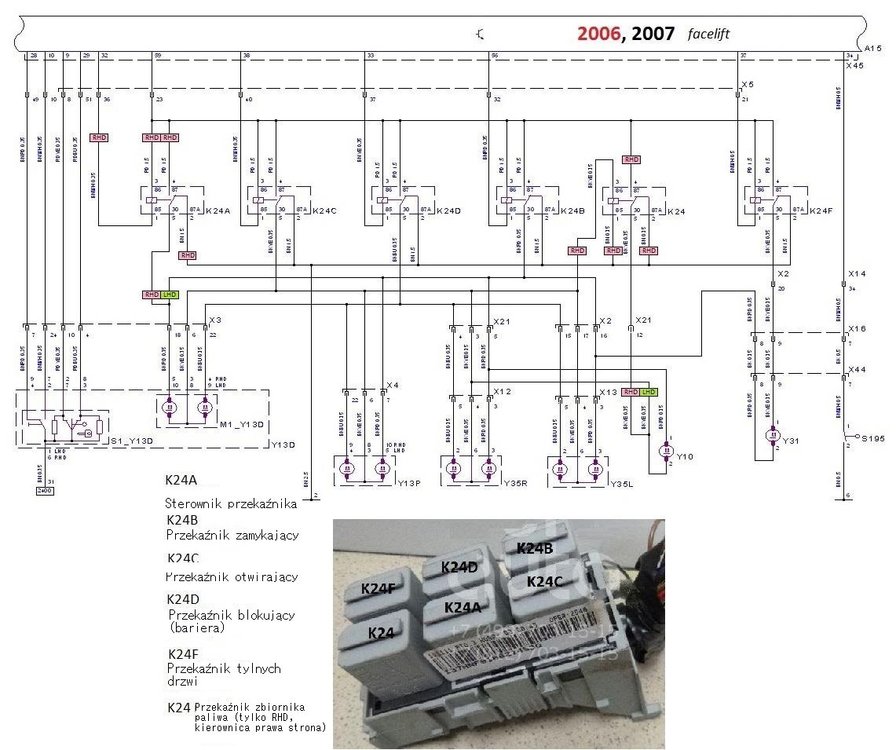

W załączniku dołączam dla innych forumowiczów schemat instalacji wraz z opisem przekaźników pod siedzeniem pasażera, znaleziono na czeskim forum i przetłumaczone ręcznie.



[adam1954]















Jest na słupku przednim przy lewej nodze kierowcy.





[adam1954]

38 minut temu, krystek90 napisał:

W związku z tym zakładam jakąś wilgoć na przewodach, uszkodzone przewody, raczej nie przekaźnik, chociaż wiadomo nie można wykluczyć.

Newralgiczna jest przelotka .

Przewody pękają w różnych miejscach.

Trzeba się im dobrze przyglądnąć.



[krystek90]

Witam,

Po dłuższej przerwie wróciłem do tematu.
Przycisk nie działa cały czas od otwieranie tylnej klapy

Określiłem następujące rzeczy:

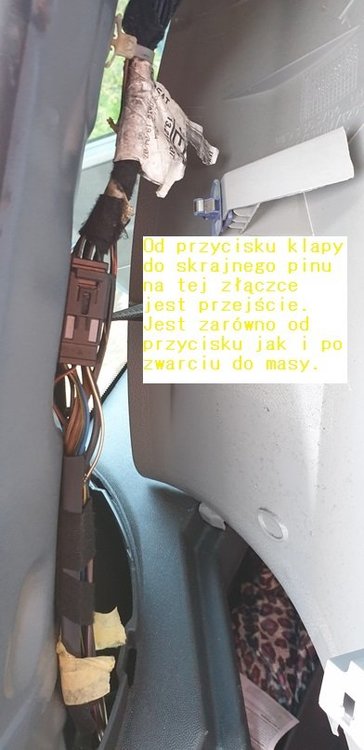

- po sprawdzeniu złącza na tylnym lewym słupku od strony bagażnika jest przejście między przyciskiem jak i złączem do tego miejsca
- przelotkę między klapą bagażnika sprawdziłem jest przejście zarówno od słupka (za) jak i przed (przyciskiem)

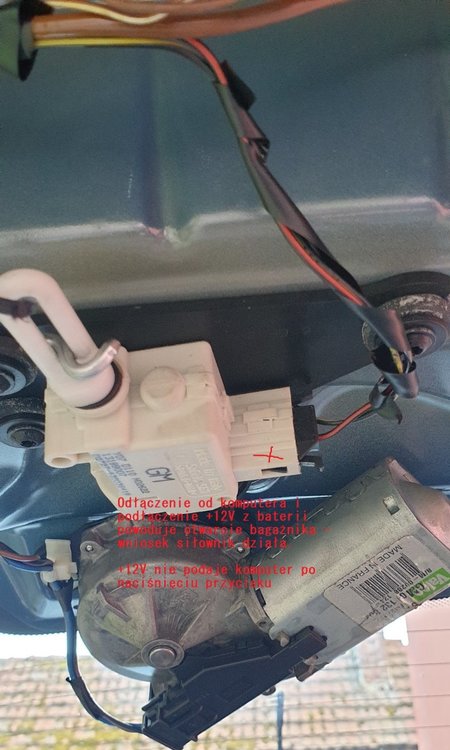

- po podłączeniu 12V do siłownika który odblokowuje rygiel bagażnika działa ten mechaniczny siłownik
- sprawdzenie połączenie masa przycisk przelotka działa
- bezpieczniki K24F sprawny

Wychodzi na to, że komputer nie podaję +12V do rygla od blokady bagażnika. W żadnym wypadku.


Obecnie zakładam:

- uszkodzenie od przelotki od tylnego słupka do komputera. Czy jest tam jakieś newralgiczne miejsce jeszcze po drodze?

- przez uszkodzoną przelotkę między klapką bagażnika nastąpiło uszkodzenie w module komfortu i już nigdy sygnał nie pójdzie

- przez inne zwarcie - np. przelotka drzwi, jest jakieś zwarcie w module komfortu. To możliwe? Nie za bardzo widzi mi się rozbierać wszystkie drzwi. Wszystkie rygle, centralny działa poprawnie

adam1954
Czy mogę prosić o rozpiskę tego złącza X-14, tych pinów?











[adam1954]

Zasilanie wychodzi z modułu sterującego nadwozia X45 pin 34 przewód brązowo- biały

Nie ma takiej typowej rozpiski pinów w X14

Tam jest pin 34 odpowiedzialny za otwieranie



[krystek90]

Zasilanie, pin 34 to rozumiem, że do tego siłownika?
A pin od przycisku bagażnika też tam jest z schematu wyżej wynika, z czy wiesz może który to?

Ten moduł X-45 znajduje się po lewej stronie w podszybiu od strony kierowcy?
Czy jest do niego jakiś dostęp i do tej wtyczki co podesłałeś bez rozbierania pół auta?




[adam1954]

X45 jest pod kratką w podszybiu.

Pod lewą wycieraczką szyby



Nie mam więcej danych



[krystek90]

Dzisiaj wymieniłem cały przewód od przelotki, o taki:





Niestety nic to nie dało. Przycisk klapy dalej nie działa.
Nie wiem gdzie dalej newralgiczne miejsce jest. Chyba tylko komputer w podszybiu.

Czy podłączenia pod komputer np. OP-COM cokolwiek da? On powie które obwody są otwarte?
Zastanawiam się czy może być np. uszkodzenie w drzwiach i przez to bagażnik nie działać. Ale centralny zamek w drzwiach działa poprawnie. Głośniki też.
Z schematu wynika, że to nie zależny obwód masa od przycisku klapy bagażnika. Nie mam pomysłu co to może być.

Czy na zdjęciu tutaj widać wtyczkę X-14? Nie ma tam w przewodach żadnej wilgoci, zaśniedziałych wtyków.
