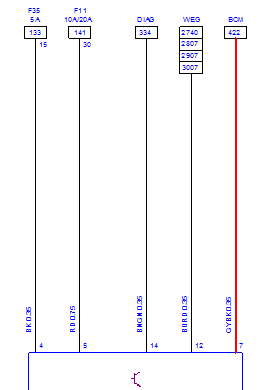

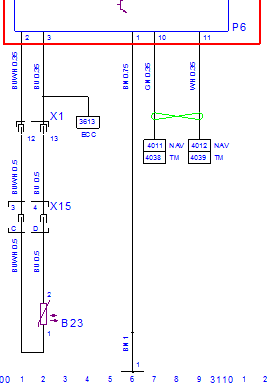

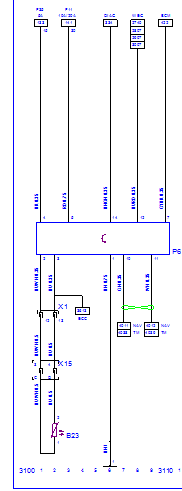

Schemat do Gid w Mery. Tyczy silników Z16XE oraz Z14XEP Oraz Z17DTH

[adam1954]

W skrócie to tak



[Mery 11]



Tak. Poniosłem porażkę, podłączyłem tak jak było pisane oglądane na schemacie, i lipa. Autko nie odpalało żadnych błędów nie pokazało. Gdy odłączyłem wtyk od GID zapałał za każdym razem… Co źle poszło. Jakąś porada wel pytania?



[Mery 11]

No tak , jutro sprawdzę wszystko krok po kroku i zobaczę  co w niej piszczy .



[adam1954]

Może trzeba wejść programem diagnostycznym w moduł nadwozia i sprawdzić co trzeba właczyć



[adam1954]

Patrzę jeszcze raz do Tisa i wychodzi tak że to co podałem do twojego rocznika i silnika to ogólnie wyświetlacz

Z wcześniejszych rocznikowo modeli widzę schemat typowo do Gida.























[Mery 11]



Usunąłem usterkę, ale dalej nie działa na wyświetlaczu cały czas literka F



pędkość pokazuje  ok, ilość przejechanych km też .



[Mery 11]

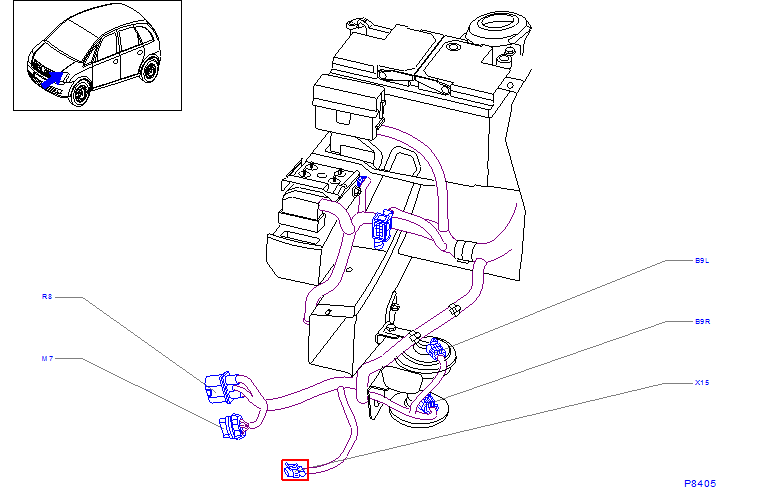

Może dlatego że ominołem złącze X5 ? i podłączyłem bezpośrednio ?



[adam1954]

Ale w złączu X5 nie masz na schemacie nic pomostkowane.

Każdy pin jest oddzielony i każdy idzie w swoim kierunku.

Więc to myślę że nie jest to.

A może to F to błąd od czujnika temp zwenętrznej?



[Mery 11]



Tak masz rację gały czas chodziło mi o to złącze X5, a tu nie ma go… Literka F jest tylko wtedy, kiedy uruchomię silnik. Na wyłączonym zapłonie i włączeniu radia jest wszędzie zero. Na BC 1 i BC 2 też, 0 paliwa. Pokazuje jedynie ilość przejechanych kilometrów i pokrywa się z licznikiem głównym. Temperature zewnętrzną wskazuje osobno, godzinę osobno i fale radiowe. Funkcję radia ok, Tylko BC nie ma wskazań spalania paliwa zasięgu .



[Mery 11]

Takie informacje na wyświetlaczu
