Schemat do Gid w Mery. Tyczy silników Z16XE oraz Z14XEP Oraz Z17DTH

[Navia]

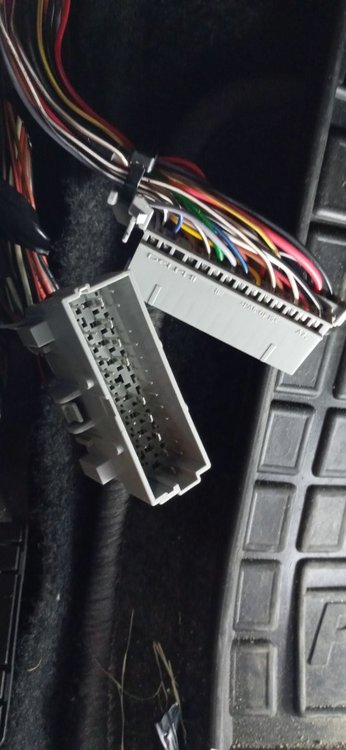

No dobra wtyczka rozpieta ale numerow nie widac

No dobra wtyczka rozpieta ale numerow nie widac

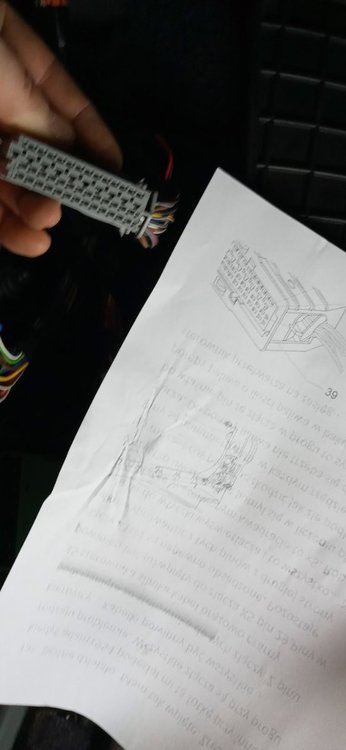

Jak liczyc te piny ? Jak na zdjeciu





[peplunio]

Musi gdzieś być zaznaczone w każdym rzędzie. Pierwszy i ostatni pin. Poszukaj. Musi być...



[Navia]

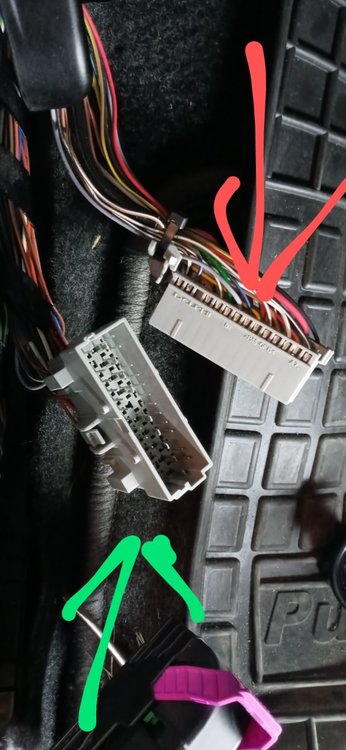

Dobra juz wiemy jak odszukac piny. Teraz pytanie . Kabelki do GID a wpinamy do ktorej wyczki . Zaznaczylam na zielono i czerwono



[peplunio]

Zobacz: we wtyczce(pin powinien być obsadzony z dwóch stron jeśli kabelki od sterownika są) jest obsadzony kabelkiem interesujący Cię pin i do niego możesz się wpiąć szybkozłączką z kabelkiem, nie ma to znaczenia, z której strony wtyczki, ważne aby pin się zgadzał. Bo tak jak napisałem wcześniej, jeśli przewody są doprowadzone do sterownika to piny będą obsadzone  po obu stronach. Potem ten kabelek, którym się wepniesz przeciąg pod deską rozdzielczą i do gida. Ale przy wtyczce gida już musisz pin z blaszki zrobić...

Edytowane 6 Czerwca 2021 przez peplunio



[Navia]

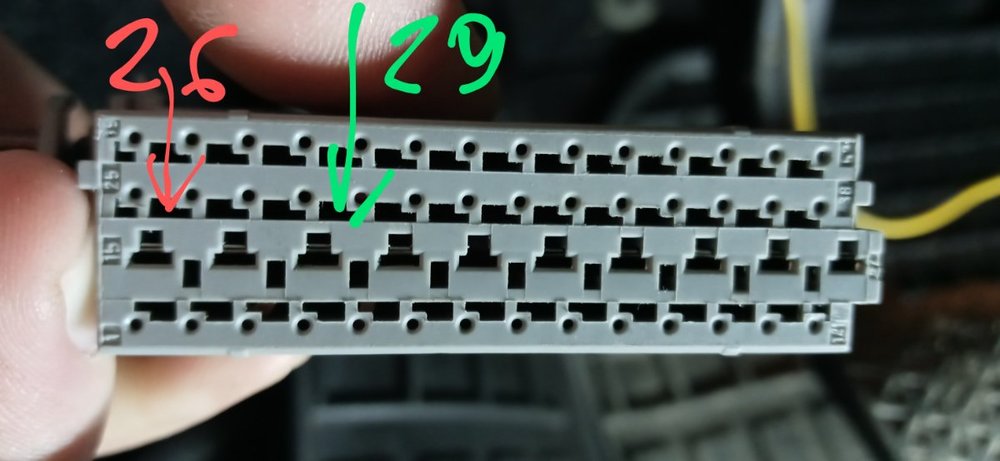

Jeśli dobrze policzyliśmy to na PIN 29 jest czarno brązowy kabel we gnieździe .



To z niego kabel do GIDa ?



[peplunio]

Tak. Do gida pin nr 16...



[Navia]

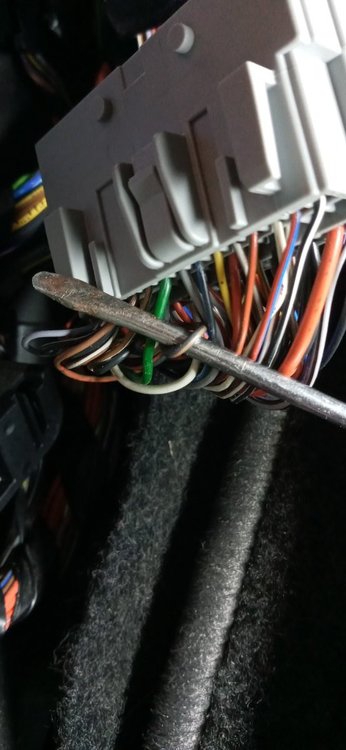

A z drugiej strony jest zielono bialy to ma jakies znaczenie ?



[peplunio]

A napewno ten kabelek też odpowiada pinowi 29?Sprawdź dokładnie.



[Navia]

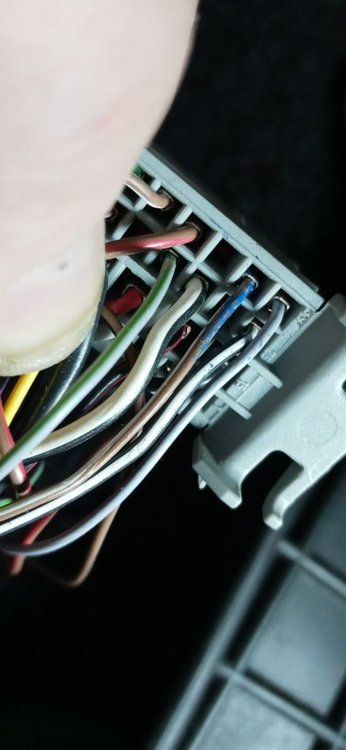

Dobrze liczymy?





[peplunio]

Dobrze. Kolor fabrycznie powinien być taki sam z dwóch stron. U Ciebie nie ma kabelka z drugiej strony. Ten co pokazałaś biało zielony to pin 28.29 masz pusty. To teraz do tego brązowo czarnego albo dolutuj i zaizoluj albo podłącz się szybkozłączką. Będzie szybciej niż dorabiać pin z drugiejstrony wtyczki. I ten dołączony kabelek do gida pin 16...
